性能特點：

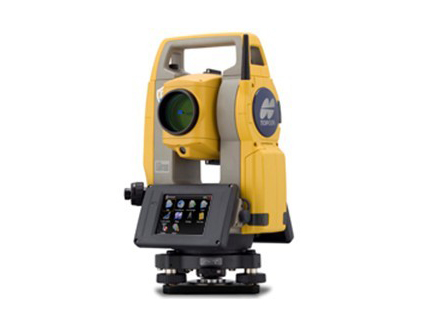

即將迎來輕便、靈巧的Windows CE全站儀
● Windows CE系統提供了一個操作熟悉，功能強大的儀器使用界面
●全新的機載應用軟件“MAGNET Field”滿足各種工程測量的需求
遠距離無線藍牙通訊
● Class1遠距離藍牙通訊設備*
●確保了全站儀與手簿遠距離的穩定連接
●測站只需瞄準目標，主要工作在鏡站用手簿操作，加快了測量速度
*部分機型為選配
快速、強大的測距系統
●快速、精確地相位瞄準技術
● 0.9秒的快速距離測量
●免棱鏡距離測量的最短距離僅為30cm
●先進的超高亮度指示器瞄準
●極小的光斑減小距離測量誤差
●測量精度可靠（獨特的小入射角度）
●確保了反射片距離測量的精度
先進的角度測量系統
● OS所具有的獨特的編碼器能夠確保在持續測量條件下精度的可靠性。雙軸補償器能夠保證儀器在地形惡劣的環境下仍精確水平。
●制動螺旋和微動螺旋能夠確保穩定的角度測量。
● OS-101和OS-102都采用了開創性的技術，可以獲得非�？煽康氐臏y角精度
完美化機身設計
● IP65 防塵防水等級
●標準型儀器使用溫度范圍為：-20℃~+50℃。低溫型儀器為-30℃~+50℃，高溫型儀器為：-20℃~+60℃
超長作業時間
●通用電池，也可以使用在拓普康GNSS產品上*
*部分GNSS產品可用
●僅一個電池可以持續作業20個小時。
技術參數：
|
OS技術參數 |
|||||
| 型號 |
OS-101 |
OS-102 |
OS-103 |
OS-105 |
|
| 望遠鏡 | |||||
| 放大倍率/分辨率 | 30X/2.5" | ||||
| 其它 | 鏡筒長度：171mm，物鏡孔徑：45mm（EDM:48mm），成像：正像,視場角：1˚30′（26m/1,000m）,最短焦距：1.3m，背光亮度：5級 | ||||
| 測角部 | |||||
| 最小顯示 | 0.5"/1" | 1"/5" | |||
| 測角精度(ISO17123-3:2001) | 1" | 2" | 3" | 5" | |
| 雙軸補償器/視準差改正 | 液體雙軸傾斜傳感器，補償范圍±6′/視準差改正 | ||||
| 測距部 | |||||
| 激光輸出等級 | 無棱鏡：3R級，棱鏡/反射片1級 | ||||
|
測距范圍 （一般氣象條件下） |
無棱鏡 | 0.3～500m | |||
| 反射片 | RS90N-K:1.3～500m，RS50N-K:1.3～300m，RS10N-K:1.3～100m | ||||
| 小型棱鏡 | 1.3～500m | ||||
| 單AP標準棱鏡 | 1.3～4,000m/良好氣象條件下*6：1.3～5,000m | ||||
| 三AP標準棱鏡 | ～5,000m/良好氣象條件下*6：～6,000m | ||||
| 最小顯示 | 精測/速測：0.001m 追蹤測：0.01m | ||||
|
測距精度 (ISO17123-4:2001) |
無棱鏡 | （3+2ppm×D）mm | |||
| 反射片 | （3+2ppm×D）mm | ||||
| AP/CP棱鏡 | （2+2ppm×D）mm | ||||
| 測量時間*8 | 精測:0.9秒，速測:0.7，跟蹤測:0.3秒 | ||||
| 系統 /接口與數據管理 | |||||
| 操作系統/應用軟件 | Windows CE 6.0 / MAGNET Field | ||||
| 顯示器/鍵盤 | 3.5英寸，LED背光燈半透射式TFT QVGA色LCD，觸摸屏，自動亮度控制/26個按鍵（有背光燈） | ||||
| 操作面板 | 雙面觸摸屏 | ||||
| 觸發鍵 | 支持儀器右測使用 | ||||
| 數據存儲 | 內存 | 500MB（包括項目文件） | |||
| 外部 | USB閃存(最大8GB) | ||||
| 接口 | RS-232C串口，USB2.0（A口和小型B口） | ||||
| 藍牙模塊（選配） | 1級藍牙，Ver.2.1 +EDR，傳輸距離半徑：300m*9 | ||||
| 其它 | |||||
| 激光指示器 | 同軸紅色EDM激光束 | ||||
| 導向光 | 綠色激光二極管（524nm）和紅色激光二極管（626nm），工作范圍：1.3～150m*2 | ||||
| 水準器 | 圖形水準器 | ±6′（內圓） | |||
| 圓水準器 | 10′/2mm | ||||
| 激光對中器（選配） | 2級激光產品，紅色激光二極管（635nm±10nm），對中精度：≦1.0mm/1.3m | ||||
| 光學對中器 | 放大倍率：3X，最短焦距：0.3m自基座起 | ||||
| 防塵防水等級 | IP65 | ||||
| 工作溫度 | -30～+60℃ | ||||
| 尺寸（含提柄） | 雙面板：191mm（寬）×190mm（長）×348mm（高） | ||||
| 重量（含提柄和電池） | 5.7kg | ||||
| 電源系統 | |||||
| 電池 | BDC70機載電池 | 可充電鋰電池 | |||
| 工作時間（測角測距） | BDC70 | 約20小時（角距同測間隔1次/30秒） | |||
| BT-73Q（外接，選配） | 約49小時（角距同測間隔1次/30秒） | ||||
